聯 軸 器

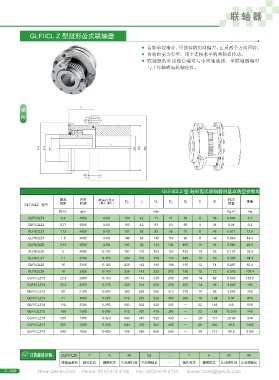

GLFIICL Z 型鼓形齒式聯軸器

齒輪單邊嚙合，只能容納角向偏差。正反兩個方向回轉。
●
齒輪齒寬為窄型，用于連接水平的共軸系傳動。
●
聯軸器的外齒軸套端可與中間軸連接，半聯軸器端可
●
與工作軸或電機軸連接。

GLFIICLZ 型 鼓形齒式聯軸器的基本選型參數和主要尺寸

額定 許用 成品孔徑 d C B 轉動 重量
GLFIICLZ 型號 扭矩 轉速 ( 最小 - 最大 ) D H l 1 D 1 D 2 D 3 慣量
KN.m rpm mm Kg.m 2 kg
GLFIICLZ1 0.4 4000 0-50 103 42 71 71 50 8 38 0.007 5.7
GLFIICLZ2 0.71 4000 0-60 115 42 83 83 60 8 44 0.01 9.2
GLFIICLZ3 1.12 4000 0-70 127 52 95 95 75 8 45 0.017 12.5
GLFIICLZ4 1.8 4000 0-80 149 82 116 116 90 8 49 0.049 19.4
GLFIICLZ5 3.15 4000 0-90 167 82 134 134 105 10 54 0.063 28.5
GLFIICLZ6 5 4000 0-105 187 112 153 153 125 10 55 0.107 36.2
GLFIICLZ7 7.1 3750 0-115 204 112 170 170 140 10 59 0.190 54.3
GLFIICLZ8 10 3300 0-125 230 112 186 186 155 12 71 0.297 67.4
GLFIICLZ9 16 3000 0-150 256 142 222 212 180 12 73 0.575 101.4
GLFIICLZ10 22.4 2650 0-150 287 142 239 239 200 14 82 0.935 133.5
GLFIICLZ11 35.5 2350 0-175 325 212 250 276 235 14 85 1.625 193
GLFIICLZ12 50 2100 0-200 362 252 286 313 270 16 95 3.093 290
GLFIICLZ13 71 1850 0-225 412 252 322 350 300 18 104 6.34 370
GLFIICLZ14 112 3300 0-250 462 302 420 335 — 22 148 8.6 509
GLFIICLZ15 180 1500 0-285 512 352 470 380 — 22 158 15.575 740
GLFIICLZ16 250 1300 0-320 580 410 522 430 — 28 177 26.35 974
GLFIICLZ17 355 1200 0-365 644 470 582 490 — 28 182 49.5 1465
GLFIICLZ18 500 1050 0-400 726 550 658 540 — 28 215 90.5 2160

GLFIICLZ5 Y A 90 82 - Y A 85 80
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長
