聯 軸 器

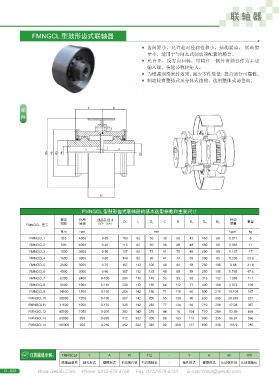

FMNGCL 型鼓形齒式聯軸器

齒間距小，允許相對徑向位移小，結構緊湊， 轉動慣
●
量小，適用于與閘瓦式制動器配套的場合。
允許正、反方向回轉，可將任一側外齒軸套作為主動
●
輸入端，傳遞公稱轉矩大。
為增強潤滑密封效果、減少零件數量，提高運行可靠性。
●
制動輪有整體式及分體式結構。選用整體式請垂詢。
●

FMNGCL 型鼓形齒式聯軸器的基本選型參數和主要尺寸
額定 許用 成品孔徑 d C B 轉動 重量
FMNGCL 型號 扭矩 轉速 ( 最小 - 最大 ) D 1 l 1 D 2 B 1 D H B 2 慣量
N.m rpm mm kg.m 2 kg
FMNGCL1 355 4000 0-35 103 52 50 30 56 42 160 68 0.071 8
FMNGCL2 630 4000 0-45 115 62 60 36 68 48 160 68 0.083 11
FMNGCL3 1000 3800 0-56 127 62 75 41 70 49 200 85 0.187 17
FMNGCL4 1600 3800 0-65 149 82 90 41 74 53 200 85 0.296 23.8
FMNGCL5 2800 3000 0-75 167 112 105 48 84 58 250 105 0.58 31.8
FMNGCL6 4500 3000 0-90 187 112 125 49 85 59 250 105 0.795 47.6
FMNGCL7 6300 2400 0-100 204 112 140 53 93 63 315 132 1.388 71.1
FMNGCL8 9000 1900 0-110 230 112 155 64 112 77 400 168 4.072 108
FMNGCL9 14000 1500 0-130 256 142 180 71 119 80 500 210 10.109 167
FMNGCL10 20000 1200 0-150 287 142 200 65 120 90 630 265 29.248 237
FMNGCL11 31500 1050 0-170 325 142 235 77 134 94 710 298 47.08 357
FMNGCL12 45000 1050 0-200 362 142 270 94 16 104 710 298 53.69 464
FMNGCL13 63000 950 0-220 412 252 300 88 165 113 800 335 86.67 596
FMNGCL14 100000 950 0-250 462 302 335 92 209 157 800 335 105.9 785

FMNGCL5 Y A 75 112 - Y A 65 110
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長
