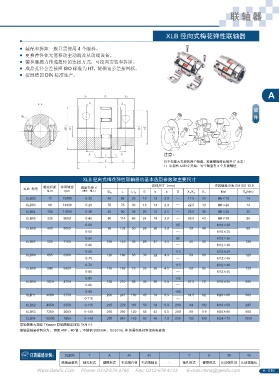

P. 14
聯 軸 器
XLB 徑向式梅花彈性聯軸器
● 裝配和拆卸一般只需使用 4 個螺栓。
● 更換彈性體無需移動主動端及從動端設備。
● 鍵和摩擦力傳遞扭矩的連接方式，可徑向安裝和拆卸。
● 成品孔徑公差按照 ISO 標準為 H7，鍵槽寬公差按國標。
● 按照德國 DIN 標準生產。
A
注意：
o
對于有最大孔徑的兩個軸套。其鍵槽需彼此錯開 5 左右！
1）從規格 XLB12 開始：每個軸套有 4 個夾緊螺栓
XLB 徑向式梅花彈性聯軸器的基本選型參數和主要尺寸
總體尺寸 擰緊螺栓 DIN EN ISO 12.9
額定扭矩 許用轉速 成品孔徑 d
XLB 型號
N.m rpm ( 最小 - 最大 ) L E b s D Mxl T A (Nm)
D H l 1 :l 2 X 1 /X 2 E 1
XLB02 17 19000 0-20 40 66 25 16 12 2.0 — 17.5 31 M6×16 14
XLB03 60 14000 0-28 55 78 30 18 14 2.0 — 22.5 33 M6×20 14
XLB04 160 11800 0-38 65 90 35 20 15 2.5 — 25.5 39 M8×25 35
XLB05 325 9500 0-45 80 114 45 24 18 3.0 — 35.5 43 M8×30 35
0-50 85 M10×30
XLB06 450 8000 95 126 50 26 20 3.0 39 48 69
0-55 — M10×35
0-55 95 M12×35
XLB07 525 7100 105 140 56 28 21 3.5 45 50 120
0-60 — M12×40
0-65 110 M12×40
XLB08 685 6300 120 160 65 30 22 4.0 50 60 120
0-70 — M12×45
0-70 115 M12×40
XLB09 940 5600 135 185 75 35 26 4.5 60 65 120
0-80 — M12×45
0-80 135
XLB10 1920 4750 160 210 85 40 30 5.0 67.5 75 M16×50 295
0-90 —
0-90 160
XLB11 3600 3750 200 245 100 45 34 5.5 81.5 82 M20×60 580
0-110 —
XLB12 4950 3350 0-110 225 270 110 50 38 6.0 280 84 102 M16×50 295
XLB13 7200 2000 0-120 255 295 120 55 42 6.5 200 90 119 M20×60 580
XLB14 10000 1800 0-140 290 340 140 60 46 7.0 230 105 130 M24×70 1000
聯軸器最大扭矩 TKmax= 聯軸器額定扭矩 TKN×2
聯軸器軸套材料分為： 鋼質 45# 、40 鉻 ；不銹鋼 SUS304 、SUS316L 等 如需特殊材料請來電咨詢
XLB05 Y A 45 45 - Y A 38 45
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長
