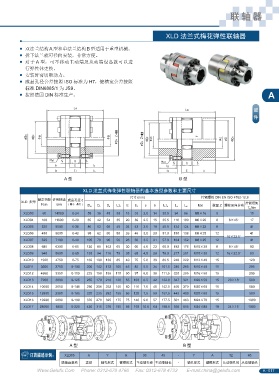

P. 16
聯 軸 器
XLD 法蘭式梅花彈性聯軸器
● 雙法蘭結構 A 型和單法蘭結構 B 型適用于重型機械。
● 拆下法蘭就可徑向安裝，非常方便。
● 對于 A 型，可不移動主動端及從動端設備就可以進
行彈性體更換。
● 安裝時需切斷動力。
● 成品孔徑公差按照 ISO 標準為 H7，鍵槽寬公差按照
標準 DIN6885/1 為 JS9。
● 按照德國 DIN 標準生產。 A
A 型 B 型
XLD 法蘭式梅花彈性聯軸器的基本選型參數和主要尺寸
尺寸 (mm) 擰緊螺栓 DIN EN ISO 4762-12.9
額定扭矩 許用轉速 成品孔徑 d
XLD 型號 擰緊扭矩
N.m rpm ( 最小 - 最大 )
D H D F D 4 l 1 :l 2 E E 1 s b l 3 :l 4 L A L B Mxl 數量 Z 螺栓周向分布
T A Nm
XLD03 60 14000 0-24 55 36 45 30 18 33 2.0 14 30.5 94 86 M5×16 8 10
XLD04 160 11800 0-28 65 42 54 35 20 39 2.5 15 35.5 110 100 M6×20 8 8×45 。 17
XLD05 325 9500 0-38 80 52 66 45 24 43 3.0 18 45.5 134 124 M8×22 8 41
XLD06 450 8000 0-42 95 62 80 50 26 48 3.0 20 51.0 150 138 M8×25 12 41
16×22.5 。
XLD07 525 7100 0-48 105 70 90 56 28 50 3.5 21 57.0 164 152 M8×25 12 41
XLD08 685 6300 0-55 120 80 102 65 30 60 4.0 22 66.0 192 176 M10×30 8 8×45 。 83
XLD09 940 5600 0-65 135 94 116 75 35 65 4.5 26 76.0 217 201 M10×30 12 16×22.5 。 83
XLD10 1920 4750 0-75 160 108 136 85 40 75 5.0 30 86.5 248 229 M12×40 15 120
XLD11 3600 3750 0-100 200 142 172 100 45 82 5.5 34 101.5 285 265 M16×40 15 295
XLD12 4950 3350 0-110 225 158 195 110 50 97 6.0 38 111.5 320 295 M16×50 15 295
XLD13 7200 3000 0-125 255 178 218 120 55 103 6.5 42 122.0 347 321 M20×50 15 20×18 。 580
XLD14 10000 2650 0-145 290 206 252 140 60 116 7.0 46 142.0 400 370 M20×60 15 580
XLD15 12800 2380 0-165 320 235 282 155 65 128 7.5 50 157.5 443 409 M20×60 15 580
XLD16 19200 2000 0-190 370 270 325 175 75 146 9.0 57 177.5 501 463 M24×70 15 1000
XLD17 28000 1800 0-220 420 315 375 195 85 159 10.5 64 198.0 555 515 M24×80 18 24×15 。 1000
A 型 B 型
XLD05 A Y A 38 45 - Y A 32 45
聯軸器規格 類型 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長
