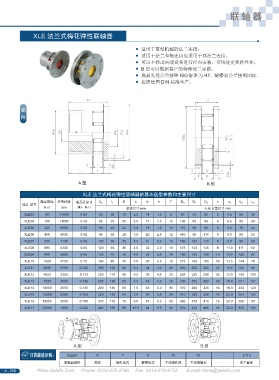

P. 17
聯 軸 器
XLE 法蘭式梅花彈性聯軸器
適用于重型機械的法蘭連接。
●
適用于法蘭和軸連接也適用于雙法蘭連接。
●
可以不移動兩端設備進行徑向安裝，可快速更換彈性體。
●
B 型可以根據客戶的特殊法蘭定做。
●
成品孔徑公差按照 ISO 標準為 H7，鍵槽寬公差按照國標。
●
按照德國 DIN 標準生產。
●
A 型 B 型
XLE 法蘭式梅花彈性聯軸器的基本選型參數和主要尺寸
額定扭矩 許用轉速 成品孔徑 d D H l 1 E s b h T D A D 1 D 2 z d L L A L B
XLE 型號
N.m rpm ( 最小 - 最大 ) 總體尺寸 mm A 和 B 型尺寸 mm
XLE03 60 14000 0-24 55 30 18 2.0 14 1.5 8 80 55 65 5 4.5 56 34
XLE04 160 11800 0-28 65 35 20 2.5 15 1.5 10 100 65 80 6 6.6 65 40
XLE05 325 9500 0-38 80 45 24 3.0 18 1.5 10 115 80 95 6 6.6 79 44
XLE06 450 8000 0-42 95 50 26 3.0 20 2.0 12 140 95 115 6 9.0 88 50
XLE07 525 7100 0-48 105 56 28 3.5 21 2.0 12 150 105 125 8 9.0 95 52
XLE08 685 6300 0-55 120 65 30 4.0 22 2.0 16 175 120 145 8 11.0 111 62
XLE09 940 5600 0-65 135 75 35 4.5 26 2.0 16 190 135 160 10 11.0 126 67
XLE10 1920 4750 0-75 160 85 40 5.0 30 2.5 19 215 160 185 10 13.5 144 78
XLE11 3600 3750 0-100 200 100 45 5.4 34 3.0 20 260 200 225 12 13.5 165 85
XLE12 4950 3350 0-110 225 110 50 6.0 38 4.0 25 285 225 250 12 13.5 185 100
XLE13 7200 3000 0-125 255 120 55 6.5 42 4.0 26 330 255 290 12 18.0 201 107
XLE14 10000 2650 0-145 290 140 60 7.0 46 5.0 30 370 290 325 16 18.0 230 120
XLE15 12800 2380 0-165 320 155 65 7.5 50 5.0 34 410 320 360 16 22.0 254 133
XLE16 19200 2000 0-190 370 175 75 9.0 57 5.0 38 460 370 410 16 22.0 288 151
XLE17 28000 1800 0-220 420 195 85 10.5 64 5.5 40 520 420 465 16 26.0 320 165
A 型 B 型
XLE05 A Y A 38 45 - φ115
聯軸器規格 類型 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 法蘭直徑
