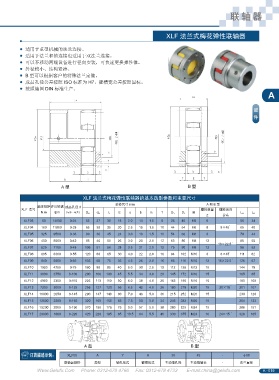

XLF 法蘭式梅花彈性聯軸器
● 適用于重型機械的法蘭連接。
● 適用于法蘭和軸連接也適用于雙法蘭連接。
● 可以不移動兩端設備進行徑向安裝，可快速更換彈性體。
● 外徑較小、結構緊湊。
● B 型可以根據客戶的特殊法蘭定做。
● 成品孔徑公差按照 ISO 標準為 H7，鍵槽寬公差按照國標。
● 按照德國 DIN 標準生產。
A
A 型 B 型
XLF 法蘭式梅花彈性聯軸器的基本選型參數和主要尺寸
總體尺寸 mm A 和 B 型
額定扭矩許用轉速 成品孔徑 d
XLF 型號 螺栓數量 螺栓周向
N.m rpm ( 最小 - 最大 ) D H d H l 1 E s b h T D 1 D 2 M L A L B
Z 分布
XLF03 60 14000 0-24 55 27 30 18 2.0 14 1.5 8 36 45 M5 8 56 34
XLF04 160 11800 0-28 65 30 35 20 2.5 15 1.5 10 44 54 M6 8 8×45 ° 65 40
XLF05 325 9500 0-38 80 38 45 24 3.0 18 1.5 10 54 66 M8 8 79 44
XLF06 450 8000 0-42 95 46 50 26 3.0 20 2.0 12 65 80 M8 12 88 50
16×22.5 °
XLF07 525 7100 0-48 105 51 56 28 3.5 21 2.0 12 75 90 M8 12 96 52
XLF08 685 6300 0-55 120 60 65 30 4.0 22 2.0 16 84 102 M10 8 8×45 ° 111 62
XLF09 940 5600 0-65 135 68 75 35 4.5 26 2.0 16 96 116 M10 12 16×22.5 ° 126 67
XLF10 1920 4750 0-75 160 80 85 40 5.0 30 2.5 19 112 136 M12 15 144 78
XLF11 3600 3750 0-100 200 100 100 45 5.5 34 3.0 20 145 172 M16 15 165 85
XLF12 4950 3350 0-110 225 113 110 50 6.0 38 4.0 25 165 195 M16 15 185 100
XLF13 7200 3000 0-125 255 127 120 55 6.5 42 4.0 26 180 218 M20 15 20×18 ° 201 107
XLF14 10000 2650 0-145 290 147 140 60 7.0 46 5.0 30 215 252 M20 15 230 120
XLF15 12800 2380 0-165 320 165 155 65 7.5 50 5.0 34 245 282 M20 15 254 133
XLF16 19200 2000 0-190 370 190 175 75 9.0 57 5.0 38 280 325 M24 15 288 151
XLF17 28000 1800 0-220 420 220 195 85 10.5 64 5.5 40 330 375 M24 18 24×15 ° 320 165
A 型 B 型
XLF05 A Y A 38 45 - φ80
聯軸器規格 類型 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 法蘭直徑
