P. 20
聯 軸 器

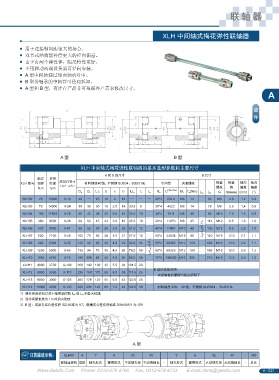

XLH 中間軸式梅花彈性聯軸器
● 用于連接軸間距很大的場合。
● 雙節式結構能補償更大的徑向偏差。
● 由于有兩個彈性體，阻尼特性更好。
● 不用移動兩端設備就可徑向安裝。
● A 型中間軸通過球面軸承對中。
● B 型帶軸承的中間管可徑向拆卸。
● A 型和 B 型，有庫存產品并可根據客戶需求修改尺寸。
A
A 型 B 型
XLH 中間軸式梅花彈性聯軸器的基本選型參數和主要尺寸
A 和 B 的尺寸 B 尺寸
額定 許用
XLH 型號 扭矩 轉速 成品孔徑 d 材料鋼質40鉻；不銹鋼 SUS34、SUS316L 中間管 夾緊螺絲 鎖緊 鎖緊 軸向 角向
( 最小 - 最大 )
N.m rpm 2)Nm2/rad 螺絲 銷 偏差 偏差
D H D F l 1 :l 2 E s b l 3 :l 4 l 7 l A R A C M 1 T A (Nm) G dp(mm) (mm) ( ) o
L B L 5
XLH02 20 19000 0-16 40 — 25 16 2 12 — — — 20*3 954.9 M6 14 66 M6 4.0 1.2 0.9
XLH03 70 14000 0-24 55 36 30 18 2.0 14 30.5 8 30*4 4522 M6 14 78 M8 5.5 1.4 0.9
XLH04 190 11800 0-28 65 42 35 20 2.5 15 35.5 10 35*4 7611 M8 35 90 M10 7.0 1.5 0.9
XLH05 380 9500 0-38 80 52 45 24 3.0 18 45.5 10 40*4 11870 M8 25 114 M12 8.5 1.8 1.0
XLH06 530 8000 0-41 95 62 50 26 3.0 20 51.0 12 45*4 17487 M10 49 L B =L R +2×l 1 126 M12 8.5 2.0 1.0
XLH07 620 7100 0-48 105 70 56 28 3.5 21 57.0 12 50*4 24648 M12 86 140 M16 12.0 2.1 1.1
l A =L W +2×l 3
XLH08 820 6300 0-55 120 80 65 30 4.0 22 66.0 16 55*4 39662 M12 120 160 M16 12.0 2.2 1.1
XLH09 1250 5600 0-65 135 94 75 35 4.5 26 76.0 16 65*5 68329 M12 120 185 M16 12.0 2.6 1.2
XLH10 1950 4750 0-75 160 108 85 40 5.0 30 86.5 19 75*5 108000 M16 295 210 M16 12.0 3.0 1.2
XLH11 4800 3750 0-100 200 142 100 45 5.5 34 101.5 20
B 型的選型說明：
XLH12 6800 3350 0-110 225 158 110 50 6.0 38 111.5 25
·夾緊軸套的摩擦力矩必須明了
XLH13 8000 3000 0-125 255 178 120 55 6.5 42 122.0 26
XLH14 10000 2650 0-145 290 206 140 60 7.0 46 142.0 30 ·材料鋼質 45#、 40 鉻；不銹鋼 SUS304 、SUS316L
1）請在咨詢單和訂單中指明軸間距 L W 或 L R 和最大轉速
2）當中間管長度為 1m 時扭向剛度
3）B 型：成品孔徑公差按照 ISO 標準為 H7，鍵槽寬公差按照標準 DIN6885/1 為 JS9
A 型
XLH05 A Y A 38 45 - Y A 32 45 - 450
聯軸器規格 類型 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長 - 總長
